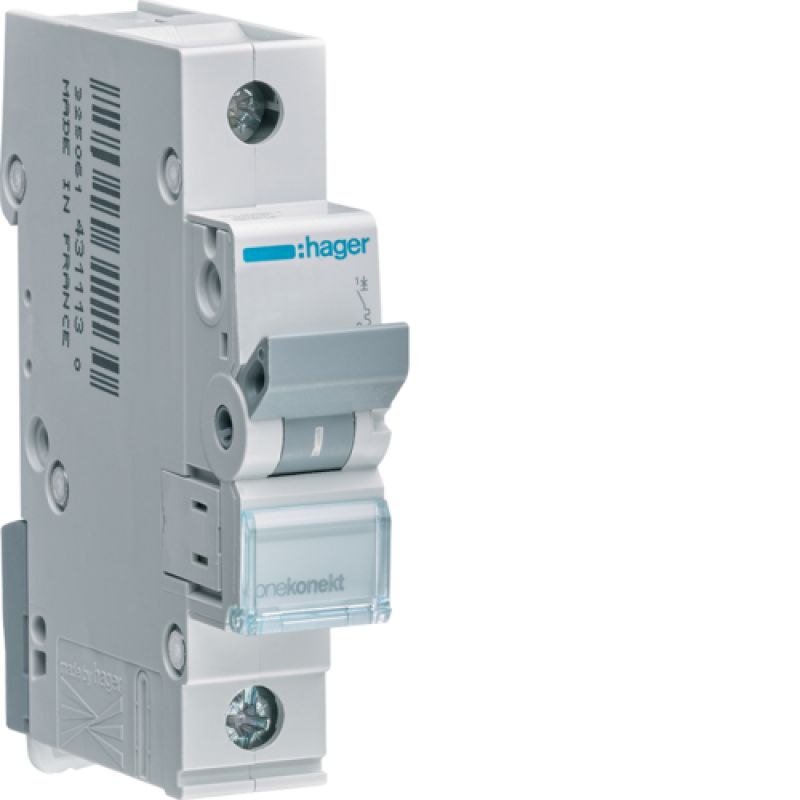

Μικροαυτόματος 1P C20A 6kA 230V Hager

Περιγραφή

Τεχνικά χαρακτηριστικά

Σχεδιασμός
Αριθμός πόλων:     1 P
Πόλοι:     1 P
Καμπύλη:     C
Κύρια ηλεκτρικά χαρακτηριστικά
Ικανότητα βραχυκυκλώματος:     6 kA
Ονομαστική τάση λειτουργίας Ue:     230/400 V
Συχνότητα:     50/60 Hz
Τάση
Ονομαστική τάσης μόνωσης:     500 V
Αντοχή σε κρουστική υπέρταση:     4000 V
Ηλεκτρικό ρεύμα
Ονομ. ικανότητα διακοπής βραχυκυκλώματος σε 230V AC:     6 kA
Ικανότητα βραψυκυκλώματος κατά EN60898:     6 kA
Ικανότητα βραχυκυκλώματος για 1P στα 400V (EN 60947-2):     3 kA
Ικανότητα διακοπής σε 230V NF EN 60947-2:     6 kA
Ελάχιστη / μέγιστη τιμή της θερμικής λειτουργίας AC:     1,13/1,45 In
Μαγνητικό ρεύμα ρύθμισης στους 40° C:     5/10 In
Ελάχιστη / μέγιστη τιμή κατωφλίου της DC μαγνητικής λειτουργίας:     7/15 In
Ελάχιστη / μέγιστη τιμή της θερμικής λειτουργίας DC:     1,13/1,45 In
Ηλεκτρικό ρεύμα / θερμοκρασία
Ονομαστικό ρεύμα στους 20°C:     21,6 A
Ονομαστικό ρεύμα στους 20°C:     20 A
Ονομαστικό ρεύμα στους 35°C:     19,2 A
Ονομαστικό ρεύμα στους 40°C:     18,4 A
Ονομαστικό ρεύμα στους 45°C:     17,6 A
Ονομαστικό ρεύμα στους 50°C:     16,8 A
Ονομαστικό ρεύμα στους 55°C:     16 A
Ονομαστικό ρεύμα στους 60°C:     15,2 A
Ονομαστικό ρεύμα στους 70°C:     13,6 A
Συντελεστής διόρθωσης
Συντελεστής διόρθωσης για διαδοχική τοποθέτηση 2 αυτόματων ασφαλειών:     1
Συντελεστής διόρθωσης για διαδοχική τοποθέτηση 3 αυτόματων ασφαλειών:     0,95
Συντελεστής διόρθωσης του ρεύματος 4 – 5 συσκευές σε σειρά τοποθετημένες:     0,9
Συντελεστής διόρθωσης του ρεύματος 6 συσκευές σε σειρά τοποθετημένες:     0,85
Συντελεστής διόρθωσης της μαγνητικής ενεργοποίησης με 200 Hz:     1,1
Συντελεστής διόρθωσης της μαγνητικής ενεργοποίησης με 100 Hz:     1,2
Συντελεστής διόρθωσης της μαγνητικής ενεργοποίησης με 300 Hz:     1,5
Συντελεστής διόρθωσης της μαγνητικής ενεργοποίησης με 60 Hz:     1
Iσχύς
Μέγιστη απώλεια ισχύος ανά πόλο σύμφωνα με το πρότυπο προϊόντος:     4,5 W
Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In:     2,1 W
Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In:     2,1 W
Αντοχή
Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας:     4000
Αριθμός μηχανικών χειρισμών:     20000
Διαστάσεις
Βάθος εγκατεστημένου προϊόντος:     70 mm
Ύψος εγκατεστημένου προϊόντος:     83 mm
Πλάτος εγκατεστημένου προϊόντος:     17,5 mm
Εγκατάσταση, τοποθέτηση
Ροπή σύσφιξης:     2,8Nm
Συνθήκες σύνδεσης
Είδος σύνδεσης:     με βίδα
Διατομή μονόκλωνου αγωγού για άνω και κάτω τερματικές συνδέσεις:     1/25 mm²
Διατομή εύκαμπτου αγωγού για άνω και κάτω τερματικές συνδέσεις:     1/16 mm²
Πρότυπα
-:     EN 60898-1
Ασφάλεια
Δείκτης προστασίας IP:     IP20
Συνθήκες χρήσης
Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2:     2
Κλάση περιορισμού I²t:     3
Υψόμετρο:     2000 m
Θερμοκρασία αποθήκευσης:     -25 έως 80 °C
Προστασία από υγρασία:     Για όλα τα κλίματα
