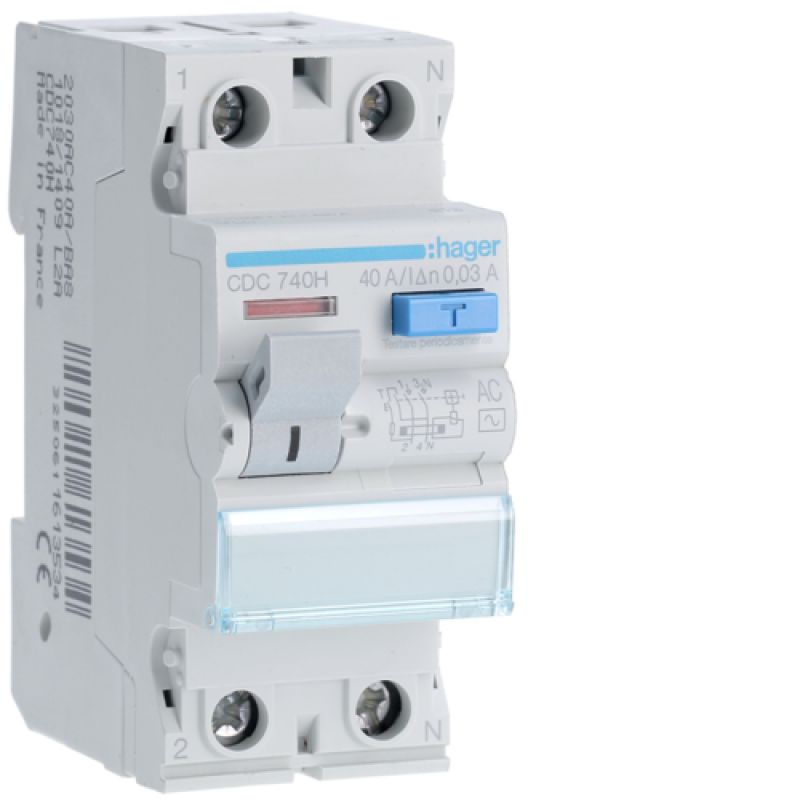

Ρελέ διαρροής 2P 40A 0,03A AC Hager

Περιγραφή

Τεχνικά χαρακτηριστικά

Σχεδιασμός
Θέση ουδετέρου:     Δεξιά
Αριθμός πόλων:     2 P
Τρόπος στερέωσης:     ράγα DIN
Κύρια ηλεκτρικά χαρακτηριστικά
Ονομαστική τάση λειτουργίας Ue:     230 V
Συχνότητα:     50 Hz
Τάση
Ονομαστική τάσης μόνωσης:     500 V
Αντοχή σε κρουστική υπέρταση:     4 kV
Ηλεκτρικό ρεύμα
Ονομαστικό ρεύμα διαρροής:     30 mA
Αντοχή σε υπέρτασης (κυματομοφή 8/20μS:     0,25 kA
Ικανότητα βραχυκυκλώματος:     630 A
Ονομαστικό ρεύμα βραχυκυκλώματος σύμφωνα με EN 61008-1 (In conditional):     6 kA
Ηλεκτρικό ρεύμα / θερμοκρασία
Ονομαστικό ρεύμα στους 15°C:     40 A
Ονομαστικό ρεύμα στους -20°C:     40 A
Ονομαστικό ρεύμα στους 0°C:     40 A
Ονομαστικό ρεύμα στους 10°C:     40 A
Ονομαστικό ρεύμα στους -10°C:     40 A
Ονομαστικό ρεύμα στους 15°C:     40 A
Ονομαστικό ρεύμα στους 20°C:     40 A
Ονομαστικό ρεύμα στους 25°C:     40 A
Ονομαστικό ρεύμα στους -25°C:     40 A
Ονομαστικό ρεύμα στους 20°C:     40 A
Ονομαστικό ρεύμα στους 35°C:     40 A
Ονομαστικό ρεύμα στους 40°C:     40 A
Ονομαστικό ρεύμα στους 45°C:     38 A
Ονομαστικό ρεύμα στους 5°C:     40 A
Ονομαστικό ρεύμα στους -5°C:     40 A
Ονομαστικό ρεύμα στους 50°C:     37 A
Ονομαστικό ρεύμα στους 55°C:     34 A
Ονομαστικό ρεύμα στους 60°C:     30 A
Ονομαστικό ρεύμα στους 65°C:     26 A
Ονομαστικό ρεύμα στους 70°C:     21 A
Iσχύς
Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In:     9,2 W
Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In:     4,6 W
Απόζευξη
Καθυστέρηση απόζευξης βραχέως χρόνου:     όχι
Αντοχή
Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας:     2000
Αριθμός μηχανικών χειρισμών:     4000
Διαστάσεις
Βάθος εγκατεστημένου προϊόντος:     70 mm
Ύψος εγκατεστημένου προϊόντος:     83 mm
Πλάτος εγκατεστημένου προϊόντος:     35 mm
Διαστάσεις (DIN 43880):     1
Εγκατάσταση, τοποθέτηση
Ροπή σύσφιξης:     2,8Nm
Συνθήκες σύνδεσης
Διατομή σύνδεσης για εύκαμπτο καλώδιο:     16mm²
Διατομή σύνδεσης για δύσκαμπτο καλώδιο::     25mm²
Είδος σύνδεσης:     με βίδα
Εξοπλισμός
Δέχεται εξαρτήματα:     όχι
Πρότυπα
-:     EN 61008-1
Ευρωπαϊκή οδηγία RoHs:     εθελοντική συμμόρφωση
Ευρωπαϊκή οδηγία WEEE:     Το αφορά
Ασφάλεια
Δείκτης προστασίας IP:     IP20
Τύπος διαφορικής προστασίας:     AC
Συνθήκες χρήσης
Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2:     2
Υψόμετρο:     2000 m
Θερμοκρασία αποθήκευσης:     -55 έως 70 °C
