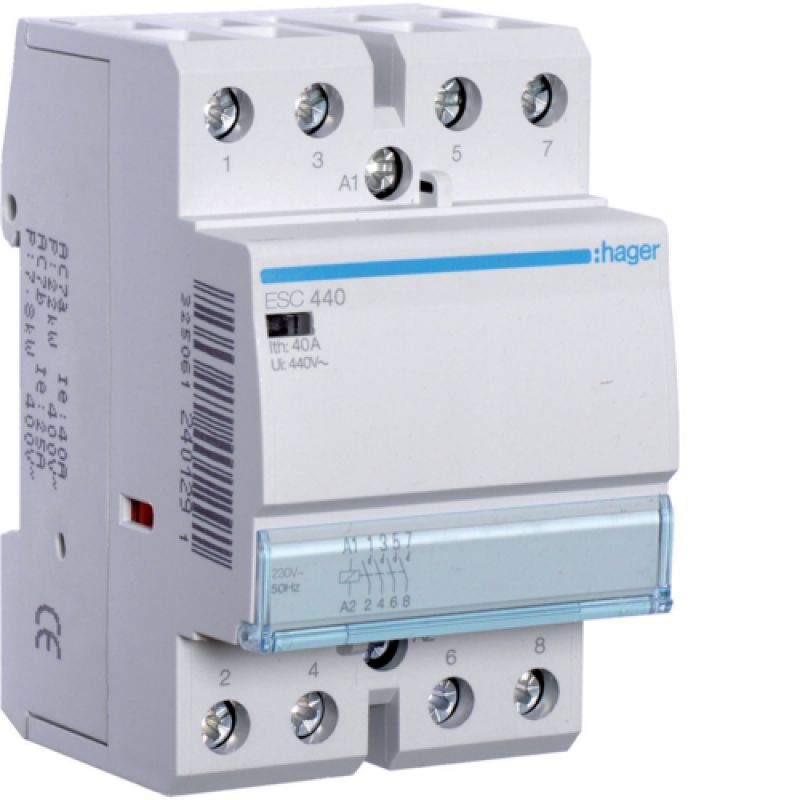

Ρελέ Ισχύος Ράγας 40A 230VAC/DC 4NO Hager (ηλεκτρονόμος)

Περιγραφή

Τεχνικά χαρακτηριστικά

Σχεδιασμός
Τύπος εντολής:     Δεν ισχύει
Αριθμός πόλων:     4 P
Κύρια ηλεκτρικά χαρακτηριστικά
Ονομαστική τάση λειτουργίας Ue:     400 V
Συχνότητα:     50 Hz
Τάση
Ονομαστική τάσης μόνωσης:     440 V
Τάση εντολής AC:     230 V
Αντοχή σε κρουστική υπέρταση:     4 kV
Ηλεκτρικό ρεύμα
Αποδεκτό ρεύμα φορτίου σε AC7 κατηγορία A:     40 A
Αποδεκτό ρεύμα φορτίου σε AC7 κατηγορία B:     25 A
Θερμικό ρεύμα έξω από το περίβλημα:     40 A
Iσχύς
Καταναλισκόμενη ισχύς ρεύματος εισόδου:     60 W
Κατανάλωση λειτουργίας:     7 W
Ονομαστική ισχύς λειτουργίας σε AC7 κατηγορία B:     2,6 kW
Ονομαστική ισχύς λειτουργίας σε 400 V σε AC7 κατηγορία B:     22 kW
Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In:     15 W
Απώλλεια ισχύος ανά επαφή:     3,2 W
Απόζευξη
Χρόνος απόκρισης κατά το άνοιγμα:     20 ms
Χρόνος αντίδρασης κατά το κλείσιμο:     25 ms
Αντοχή
Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας:     30000
Αριθμός μηχανικών χειρισμών:     1000000
Διαστάσεις
Βάθος εγκατεστημένου προϊόντος:     60 mm
Ύψος εγκατεστημένου προϊόντος:     85 mm
Πλάτος εγκατεστημένου προϊόντος:     54 mm
Έλεγχος λαμπτήρων CFL
Μέγιστο φορτίο με λαμπτήρες φθορισμού:     1900 VA
Μέγιστο φορτίο με λαμπτήρες φθορισμού παράλληλα:     1300 VA
Σε διπλό κύκλωμα:     3000 VA
Έλεγχος λαμπτήρων πυράκτωσης
Μέγιστη ισχύς με λαμπτήρες πυράκτωσης::     4000 W
Εγκατάσταση, τοποθέτηση
Ροπή σύσφιξης:     Πηνίο: 2,5Nm, Ισχύς: 3,5Nm
Συνθήκες σύνδεσης
Διατομή σύνδεσης για εύκαμπτο καλώδιο:     4 / 16mm²
Διατομή σύνδεσης για δύσκαμπτο καλώδιο::     4 /25mm²
Ποσότητα επαφών Ctrl:     1 έως 10 mm²
Μέγιστη διατομή σύνδεσης καλωδίου (πολύκλωνο καλώδιο) για έλεγχο:     1 έως 6 mm²
Είδος σύνδεσης:     με βίδα
Αριθμός επαφών:     4
Είδος επαφών:     4NO
Εξοπλισμός
Παράκαμψη:     όχι
Δέχεται εξαρτήματα:     ναι
Χρήση
Τοπική / χειροκίνητη λειτουργία:     όχι
Πρότυπα
Ευρωπαϊκή οδηγία RoHs:     Συμβατό
Ευρωπαϊκή οδηγία WEEE:     Το αφορά
Ασφάλεια
Δείκτης προστασίας IP:     2
Τάξη προστασίας:     κλάση μόνωσης ΙI
Συνθήκες χρήσης
Θερμοκρασία αποθήκευσης:     -40 έως 80 °C
Ταυτοποίηση
Οικογενειακή συσκευή:     ESC
